地下鉄博物館（２）

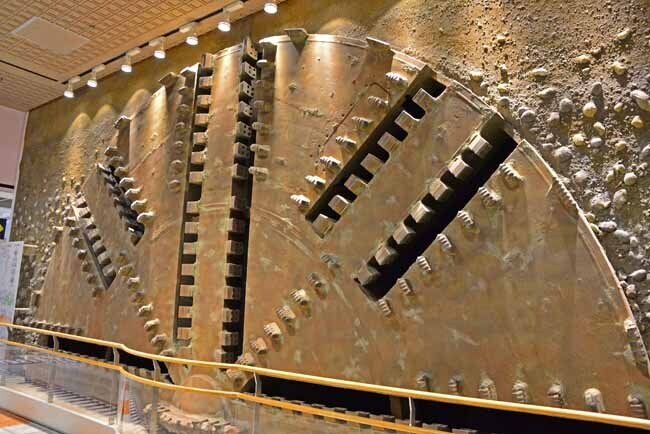

壁面を飾る、シールドマシンのカッターディスクの実物大レリーフ
東西線葛西駅「地下鉄博物館」訪問記 ２回目です
今日は、いま話題の「シールドマシン」と「銀座線01系車両」
すみません「運転シュミレータ」中心の報告は次回に順延となりました
東京メトロでは、「上り線」「下り線」という表現を使わず「A線」「B線」と称している、A線は起点から終点に向かう線 例えば「東西線」は、西船橋方面が「A線」
A線の方向（起点 → 終点）
銀座線 ：浅草 → 渋谷 丸ノ内線：池袋 → 荻窪 日比谷線：北千住 → 中目黒
東西線 ：中野 → 西船橋 千代田線：綾瀬 → 代々木上原 有楽町線：和光市 → 新木場
半蔵門線：渋谷 → 押上 南北線 ：目黒 → 赤羽岩淵 副都心線：池袋 → 渋谷

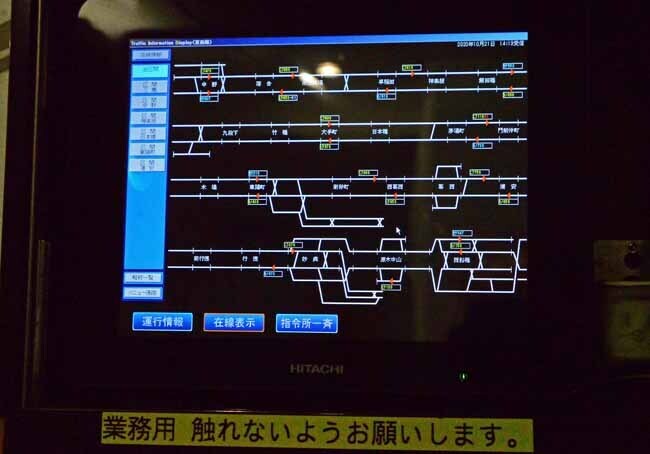

10月21日（水）14:13 運行管理システム（「PTC（自動列車運行制御装置）」）みたいに見える
東西線中野 〜 西船橋間 23本の電車が活躍しております 青字が快速、黄字が各停のようです
自分が乗車してきたのは、「B線 のミツ37S」ですネ

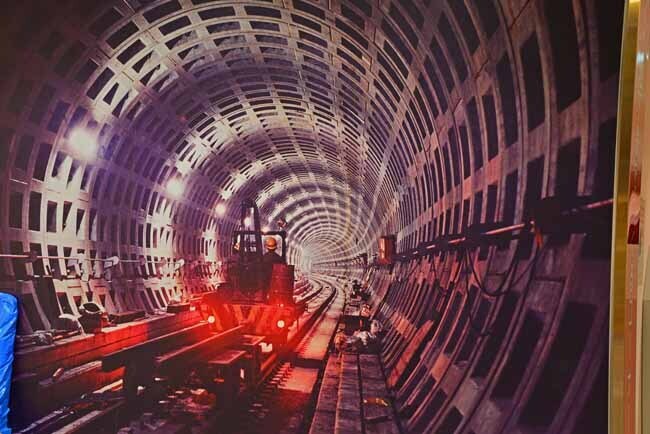

完成が間近い掘削されたシールドトンネル（壁のポスターです）

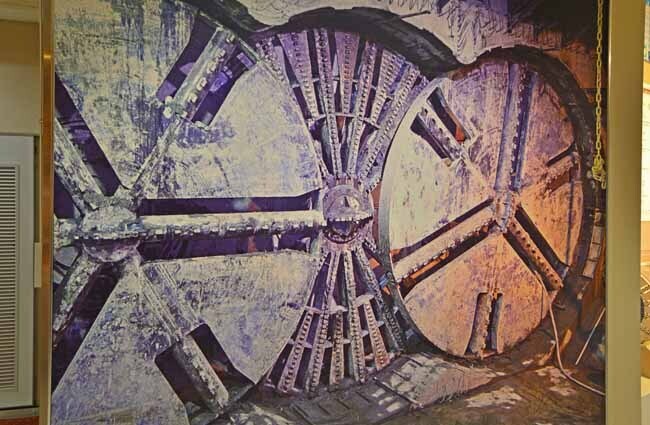

こちらは「３連式シールドマシン」（ポスターです）

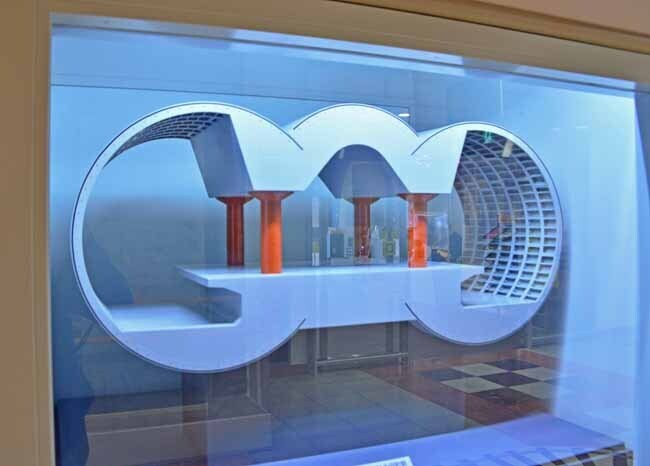

半蔵門線永田町駅の断面 ３連式のシールドマシンで掘削したトンネル「メガネシールド」と呼ばれる
東京メトロ永田町駅、なかなか大変な駅です 以下、Wiki....から、割愛して転載します
有楽町線（駅番号：Y 16）、半蔵門線（駅番号：Z 04）、南北線（駅番号：N 07）の3路線が乗り入れている 銀座線・丸ノ内線が乗り入れる赤坂見附駅（港区に立地）とは改札内で連絡しており、運賃計算上は同一の駅として扱われる 当駅と赤坂見附駅を合わせると、東京メトロの路線が一つの駅に5路線乗り入れている 有楽町線が地下4階、半蔵門線が地下6階、南北線が地下3階に相当する深さに位置しており、各線の駅ともシールド工法で建設 有楽町線・半蔵門線は単線シールド間を掘削後にルーフシールド機でホームを造る「メガネ型ルーフシールド工法」南北線は単線シールド間をかんざし桁で接続する「メガネ型駅かんざし桁工法」である 半蔵門線の駅は地上から36mの深さにあり地上に出るまで、最大218段もの階段を上る...

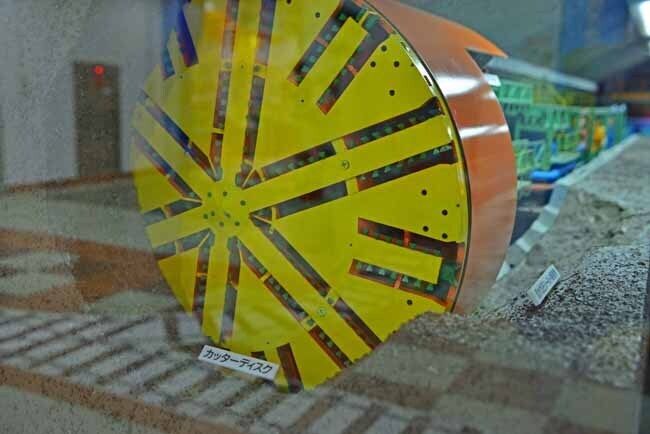

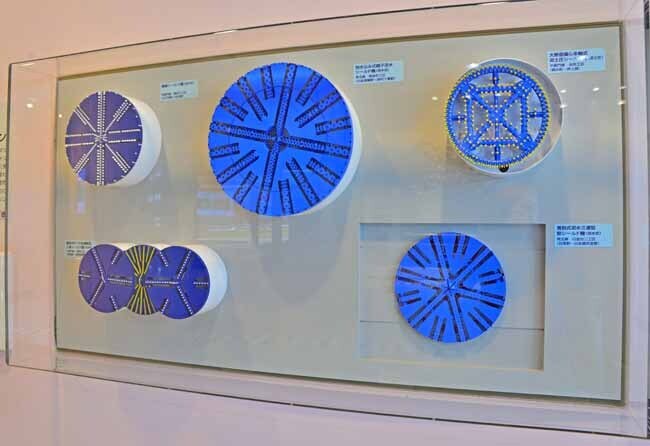

トンネル掘削用シールドマシン先端部のパターン展示 これらが、グリングリン回転して地中を進みます
南北線 : ２機 半蔵門線 : ３機 左下に「３連式のシールドマシン」

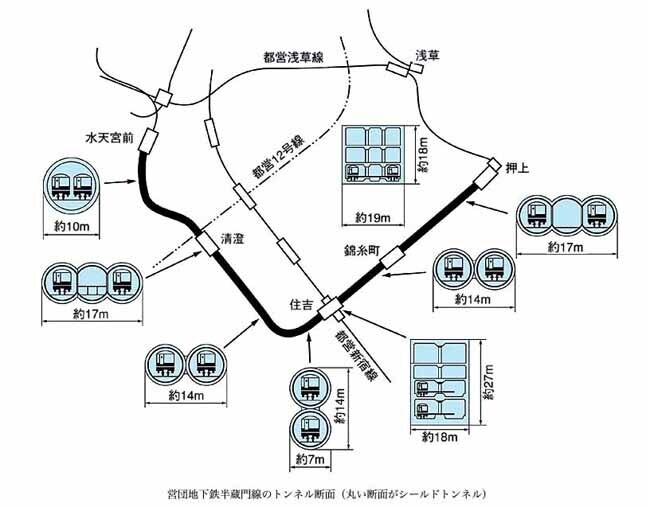

「半蔵門線（江東地区）」のトンネル断面
シールド工法大活躍なのです 「ものしり博士のドボク教室」さんから借用
「住吉駅」2層構造の地下駅、地下3階１番線（B線）、地下4階２番線（A線）、それぞれ島式ホーム1面2線となっている
有楽町線の延伸計画（東京直結鉄道）に対応した設計 としている

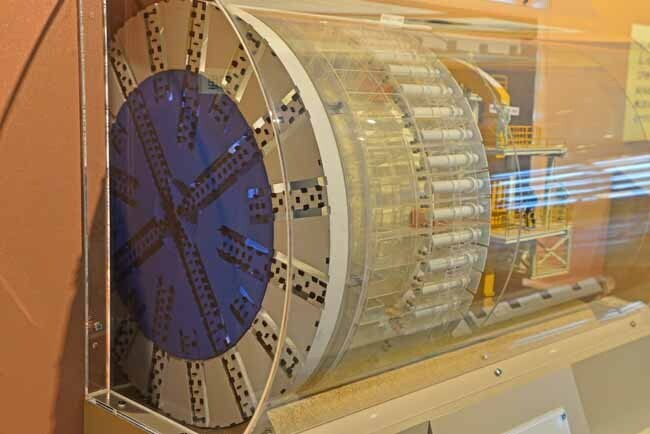

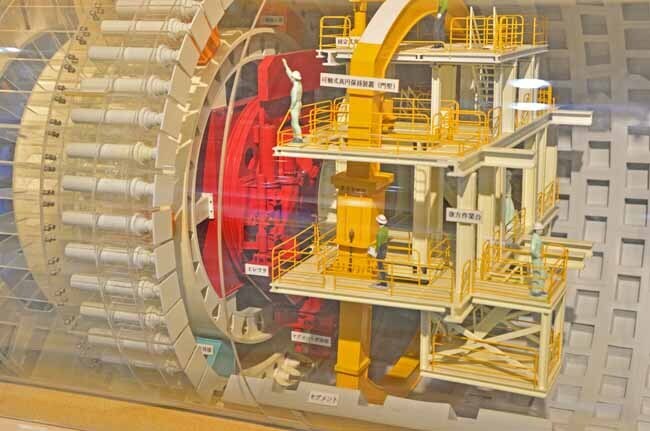

外環道陥没で有名となった「シールドマシン」 メトロタイプの模型展示です
ちなみに “外環道”陥没箇所は、京王本線「つつじヶ丘駅」の南東にあたります
#GoogleEarth の絵が...（172）#外環道 シールド工事頭上 #陥没
— myossy (@myossy01) October 21, 2020
新横浜 相鉄･東急直通線の陥没と同様なのでしょうか？
①SV 画面中央付近が陥没
②南側上空から.. 右に入間川
③右方向 北
調布都市計画道路3・4・10号東京競馬場線 計画
④北行き“みどりんぐ” 100mほど先へ
南行き“かるるん” 700m手前 pic.twitter.com/csFBgWW8Uw

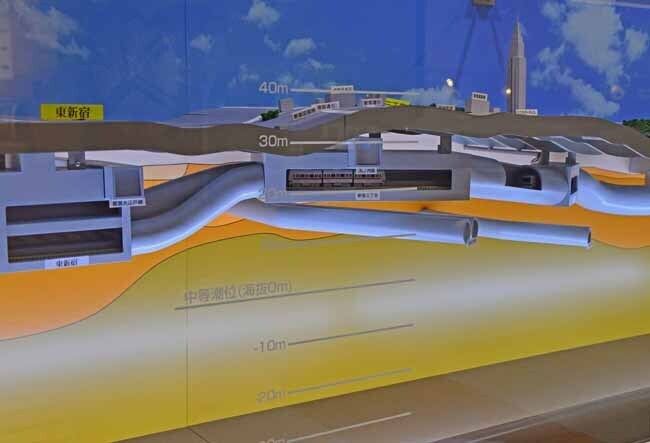

ここから「副都心線」のジオラマ
甲州街道と明治通りが交差する「新宿四丁目交差点」 副都心線の「新宿三丁目駅」その交差点の下にある
丸ノ内線と都営新宿線の「新宿三丁目駅」と連絡しているので「三丁目」の名称となった？
Wiki.によると、既設であった丸ノ内線と都営新宿線の間に作られたが、丸ノ内線をくぐってからホーム自体に勾配をつけつつ都営新宿線のトンネルのわずか11cm上を越えるという複雑な構造となり、駅の完成までに7年を要している

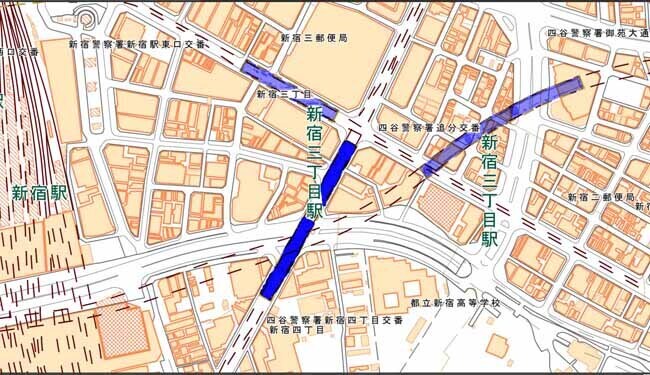

地理院地図の「新宿三丁目駅」 東新宿寄りに引き上げ線も描画されております
池袋方面からの眺め、丸ノ内線の02系電車、その下を走る都営新宿線のシールドトンネル
東京メトロ、現在のキーワードは「副都心線」？ こちらは、西側からの眺めです

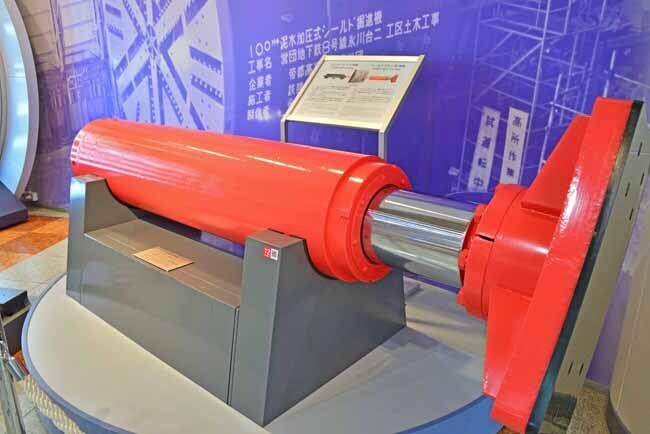

こちらは、本物です シールドマシンを保持、前進させるジャッキです

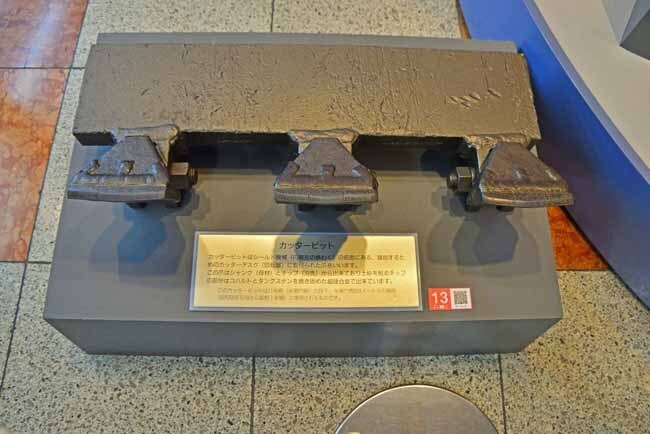

シールドマシン先端のカッターデスク（回転盤）に取付けるカッタービット
シャンク（母材）とチップ（刃先）で構成、チップは、WとCoによる焼結超硬合金
展示のカッタービットは、半蔵門線 九段下〜半蔵門間999mで約１年間活躍しました

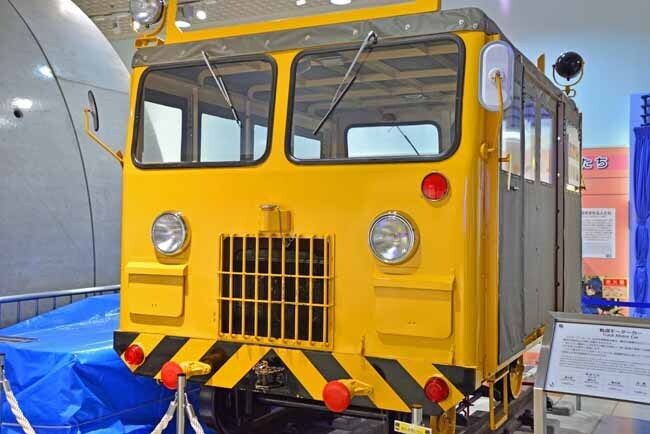

東京メトロの「ドクターイエロー」？ 軌道モーターカーの実物です

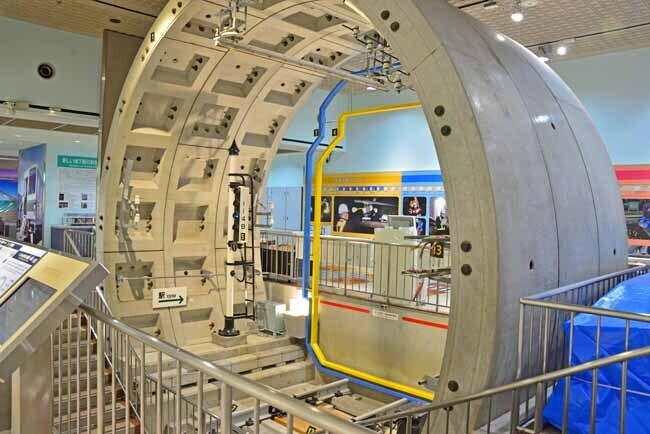

単線シールドトンネル完成品の実物大展示 鉄筋コンクリートセグメント３個分です

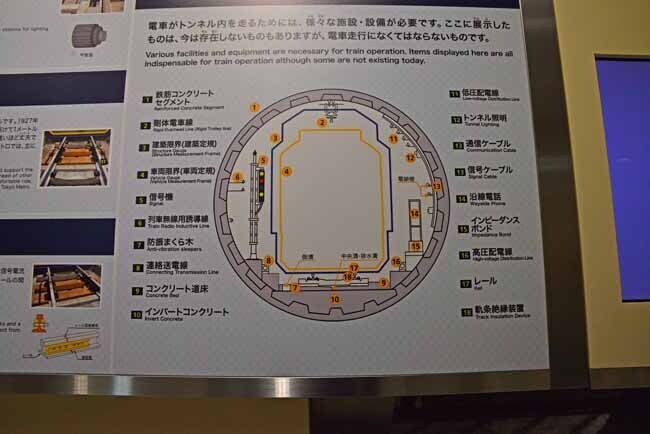

トンネル設備の説明ボード
黄色い枠は「車両限界（車両定規）」 青色の枠は「建築限界（建築定規）」
このトンネルは、第三軌条方式で無く、頭上にトロリー線に変わる「剛体電車線」
なぜか「信号機（3位4現示色灯式信号機）」も立っています
現在の東京メトロは、全線「CS-ATC」方式 基本、信号機は、線路際にアリマセン
ググってみると... 線路際に建植された色灯式信号機を用いる「WS-ATC」方式、かつては東西線も採用

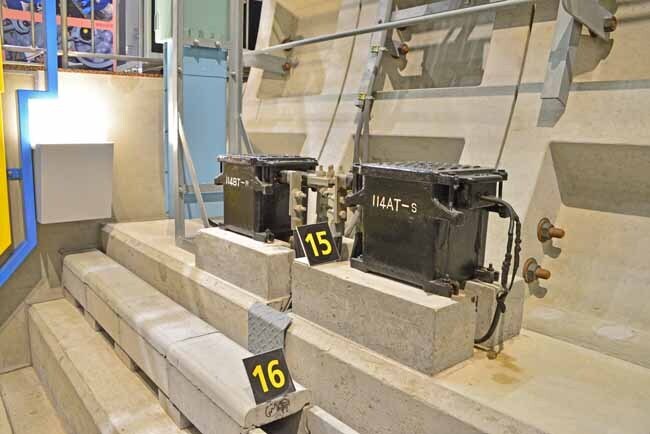

No.15 インピーダンスボンド とは、列車検知を行う軌道回路を構成する設備

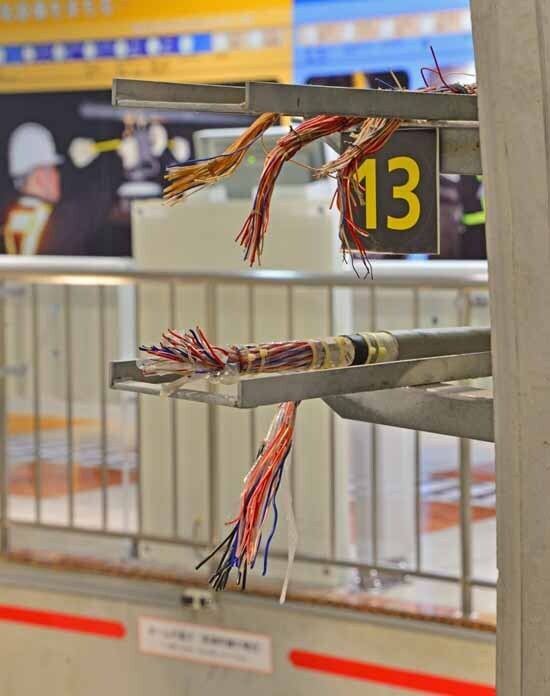

No.13 信号ケーブル （先月、うちのマンション内の工事で通信ケーブルを切断、インターネットが不通となった世帯が発生）

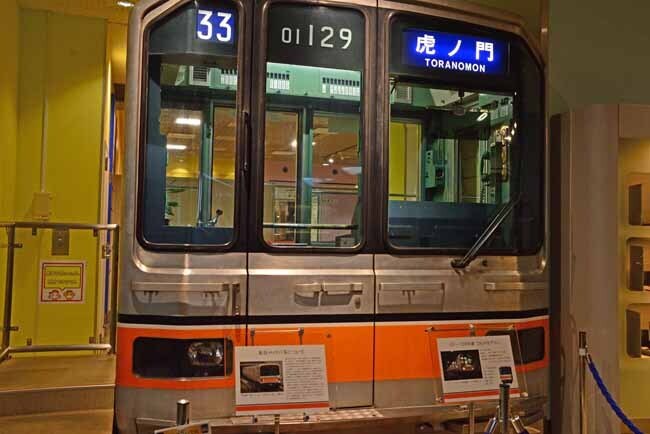

銀座線01系車両のカットモデル 01系 : 1983年（昭和58年）より導入、2017年引退

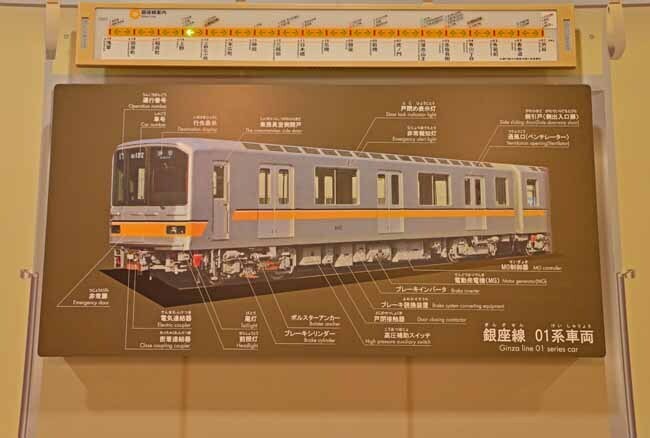

01系車両説明図 変わったところは、アリマセン 上に路線図 Ｂ線上野駅の手前を走行しております

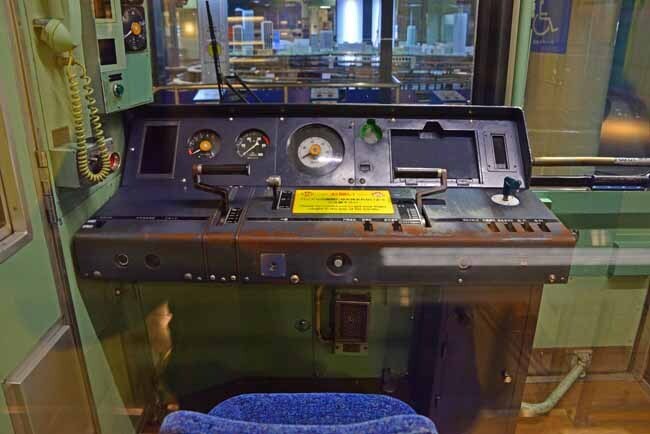

運転台、主幹制御器、横軸レバーのツーハンドル式 アナログ計器式速度計（90 km/h表示）が中央

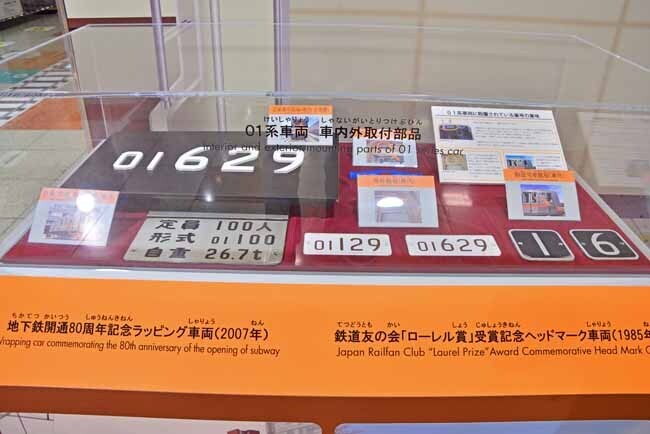

01系車両の装着品

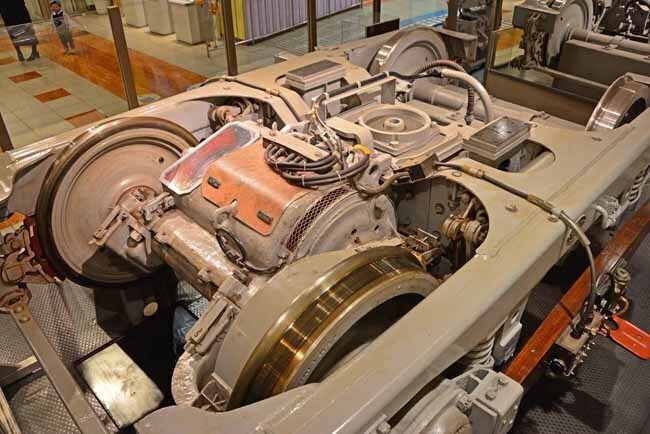

銀座線？の台車 真ん中に電動機１台 右に、集電靴が付いています

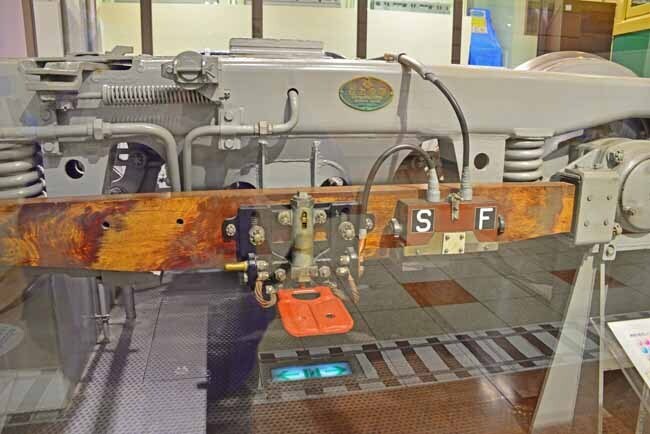

そして、再び、集電靴（コレクターシュー） 相変わらず木枠が目立ちます

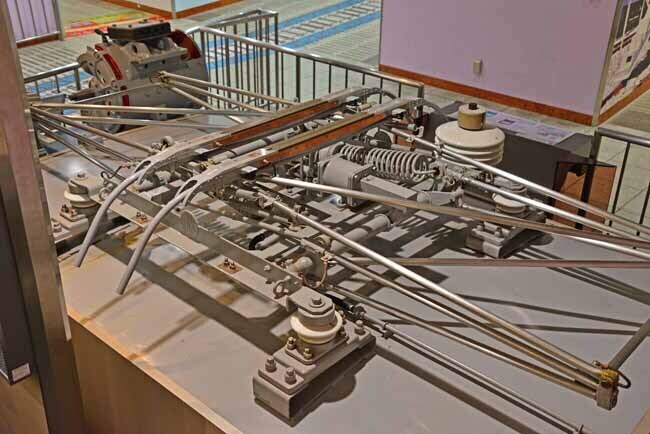

集電靴（コレクターシュー）に代わるもの、一般的には「パンタグラフ」 たたまれれております

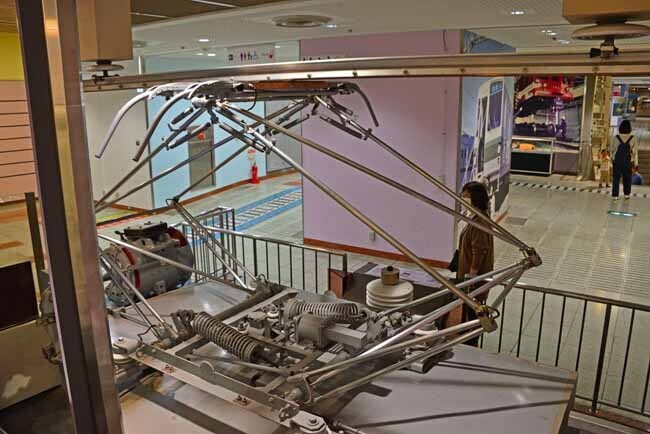

小さなお客さまが、スイッチON パンタがあがります

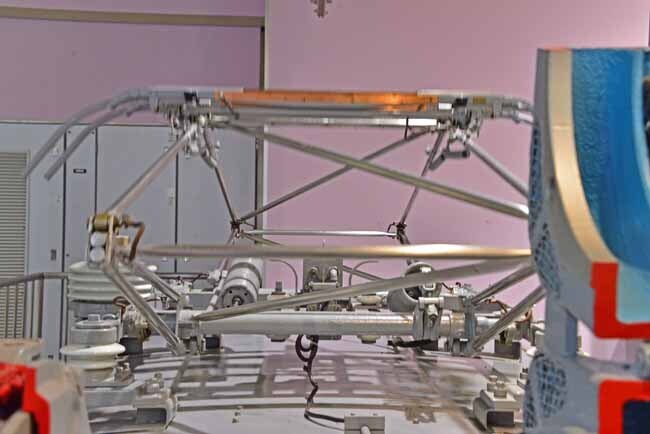

上に張られた「剛体電車線」に当たりました 「出発進行!!」です
「これ、なーんだ？」 “チカハク” に来ると、み〜んなわかりますヨ

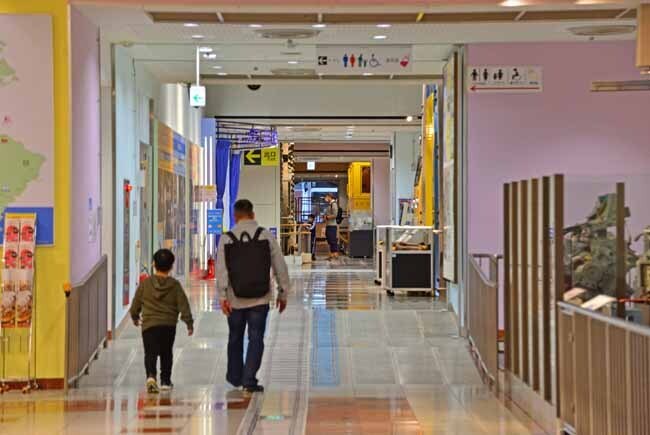

１番奥が入口を入っての順路です ここから見て、左手前が “帰り道” となります
すいません、次回が「運転シュミレータ」中心の紹介となります
